Усны хамгаалалттай шугаман модулиуд

Усны хамгаалалттай шугаман модулиуд нь IP65 Waterproof Linear Actuaotrs гэгддэг IP65 хамгаалалтын стандартыг хангасан шугаман дамжуулагч төхөөрөмж юм. Тэд ус, тоос нэвтэрдэггүй байхын зэрэгцээ өндөр-нарийн шугаман хөдөлгөөнд хүрч чадна. "IP65"-ийн "6" нь тоос шороо орохоос бүрэн сэргийлдэг бол "5" нь усаар зайлахад ямар ч хор хөнөөл учруулахгүй бөгөөд хатуу ширүүн орчинд тогтвортой ажиллах боломжийг олгодог.

Усны хамгаалалттай модуль дахь динамик битүүмжлэлийн эсрэг статик битүүмжлэл

Ус нэвтрүүлдэггүй шугаман модуль нь лацдан холболтын хоёр ангилалд тулгуурладаг. Статик битүүмжлэл нь орон сууцны холбоос ба төгсгөлийн-хавсарлага зэрэг тогтмол хэсгүүдийн хоорондын зайг хаадаг. Харин динамик битүүмжлэл нь цус харвалтын дагуу хөдөлж буй тэргэнцрийг хамгаалдаг. Энэ ялгаа нь чухал юм. Динамик лац нь цаг хугацааны явцад элэгддэг ба статик лац нь ихэвчлэн элэгддэггүй. Тиймээс инженерүүд хоёр төрлийн лацыг өөр өөр шалгуураар үнэлдэг. Тэд шахалтын багц болон химийн эсэргүүцэлээр статик лацыг шүүдэг. Тэд динамик лацыг арчих тууштай байдал, мөчлөгийн амьдралаар үнэлдэг. Практикт модуль нь живэх анхны шалгалтыг давж чаддаг. Үйлчилгээний цонхны хажуугаар динамик лац элэгдсэний дараа энэ нь дараа нь гоожиж болно.

Цус харвалтаас хамгаалах зориулалттай хөөрөгний бүрээс ба телескоп бамбай

Шураг эсвэл туузан дамжуулагч дээрх ил завсарт тэрэгний битүүмжлэлээс тусдаа өөрийн гэсэн хаалт хэрэгтэй. Хөөрөгний бүрхэвч нь сүйх тэрэгний хөдөлгөөнөөр нугалж, сунадаг тул дунд зэргийн хурдтай урт цохилтод тохиромжтой. Телескопын ган бамбай нь эсрэгээрээ бие биендээ үүрлэж, усны шууд урсгал болон механик нөлөөллөөс илүү сайн тэсвэрлэдэг. Иймээс хүнсний- зэрэглэлийн угаах шугам нь ихэвчлэн даавууны хөөрөг дээрх телескоп бамбайг зааж өгдөг. Өдөр бүр тийрэлтэт цэвэрлэгээ хийх нь зөөлөн бүрхүүлийг илүү хурдан ядраах болно. Доорх хүснэгтэд ус нэвтэрдэггүй шугаман модулиудад хэрэглэгддэг дөрвөн нийтлэг битүүмжлэх аргыг харьцуулсан болно.

Хүснэгт 1: Ус нэвтрүүлдэггүй шугаман модулиудын лацдан холболтын аргын харьцуулалт.

Энд бид тоос шороо эсвэл усны дусал орчинд зориулсан Усны хамгаалалттай шугаман модулиудыг дараах байдлаар танилцуулж байна.

Та илүү олон төсөл үзэх эсвэл манайхаар зочлохыг урьж байнаYoutube-ийн видео галерей: https://www.youtube.com/@tallmanrobotics

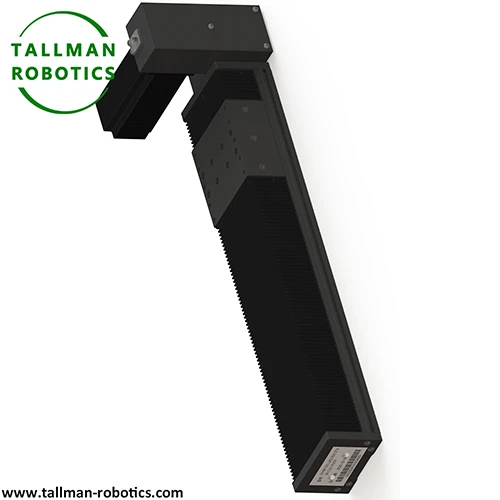

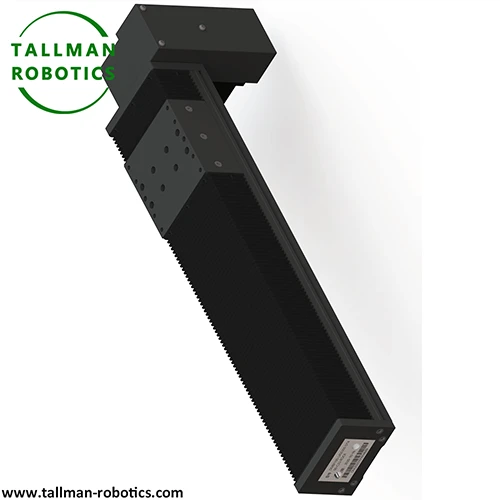

Эрхтэн бүрхэвч Усны хамгаалалттай тугалган шураг шугаман модулиуд, TM{0}}SF

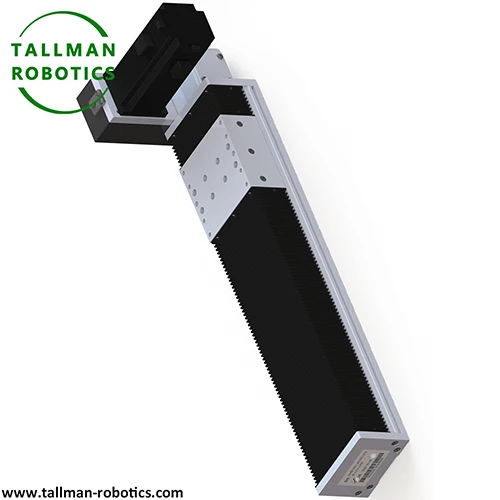

Эрхтэн бүрхэвч усны хамгаалалттай Хугацааны бүс шугаман модулиуд,TM{0}}BF

Дулааны амьсгал ба даралтыг тэнцвэржүүлэх

Хаалттай ус үл нэвтрэх орон сууц нь ашиглалтын явцад халж, сул зогсолтын үед хөргөнө. Үүний үр дүнд дотор нь хуримтлагдсан агаар өргөжиж, агших ба энэ нь битүүмжлэл бүрт бага даралтын зөрүү үүсгэдэг. Инженерүүд энэ мөчлөгийг дулааны амьсгал гэж нэрлэдэг. Амьсгалах нь олон мөчлөгийн туршид сайн суурилуулсан лацыг-хүртэл чийгийн нимгэн хальс зурж болно. Дулаан боловсруулалтын давхраас хүйтэн агуулах руу хурдан шилжих үед энэ эрсдэл дээд цэгтээ хүрдэг. Агааржуулсан амьсгалын мембран нь дотоод болон гадаад даралтыг тэнцвэржүүлдэг. Гадна электроникийн хаалт нь ижил технологийг ашигладаг бөгөөд энэ нь агаарыг чөлөөтэй нэвтрүүлэх үед шингэн усыг хаадаг. Иймд анхдагч лацын хажууд амьсгалах нүхийг зааж өгснөөр температурын огцом хэлбэлзэлтэй-даралтаас шалтгаалсан байгууламжид орох эрсдэлийг бууруулдаг.

Битүүмжлэлийн элэгдэл ба үүрэг-мөгц наслалт

Холбоо барих уруулын лац нь тэргэнцэрт байнга дарагддаг тул үрэлт нь арчих ирмэгийг аажмаар элэгддэг. Нийлүүлэгчид эдгээр лацыг арчиж хаях чанар стандартын хэмжээнээс доош унахаас өмнө хэдэн сая мөчлөгийн турш ихэвчлэн үнэлдэг. Гэсэн хэдий ч бодит амьдрал нь угаах орчны бохирдлоос ихээхэн хамаардаг. Жишээлбэл, угаасан урсгал дахь зүлгүүрийн тоосонцор нь битүүмжлэлийн хугацааг нэрлэсэн үзүүлэлтээс хамаагүй богиносгодог. Тиймээс засвар үйлчилгээ төлөвлөгчид лацдан холболтын шалгалтыг өндөр-давтамжийн тэнхлэгт төлөвлөхдөө зөвхөн хуанлийн цагийг бус харин мөчлөгийн тоог хянах ёстой.

Зэврэлтээс хамгаалах инженерчлэл: Орон сууц, бэхэлгээний материал

Давс, цэвэрлэгээний химийн бодис, конденсац нь хамгаалалтгүй метал руу хурдан халддаг. Аноджуулсан хөнгөн цагаан орон сууц нь бага зэргийн угаагч химийн бодисыг сайн эсэргүүцэж, модулийн гэрлийг хадгалдаг. Зэвэрдэггүй ган орон сууц нь химийн түрэмгий нөлөө, өндөр-даралттай халуун усыг илүү хүчтэй зэврэлтээс хамгаалдаг. Бэхэлгээний сонголт нь орон сууцтай адил чухал юм. Зэвэрсэн шураг нь ердийн задлах явцад орон сууцыг барьж, хагарч болно. Тиймээс 316 л зэвэрдэггүй бэхэлгээ нь ихэвчлэн 316 литрийн багтаамжтай гэртэй хосолж, ялгаатай металлуудын хооронд гальваник зэврэлт үүсэхээс сэргийлдэг.

Мотор ба холбогчийг идэвхжүүлэгчийн их биеээс тусад нь хамгаална

Хөдөлгүүрийн бие нь ихэвчлэн төгсгөлд нь бэхлэгдсэн мотороос илүү IP зэрэглэлд хүрдэг. Тиймээс инженерүүд ихэвчлэн тусдаа ус нэвтэрдэггүй моторын бүрээсийг нэмж эсвэл моторыг шууд угаах бүсээс бүхэлд нь гадагш чиглүүлдэг. Холбогчийг холбох цэгүүд нь ижил анхаарал шаарддаг. Кабелийн зангилаа нь зөвхөн зөв диаметрийг суурилуулсан тохиолдолд л гүйцэтгэнэ. Үгүй бол, орон сууцны өөрийн үнэлгээнээс үл хамааран булчирхайгаар дамжин өнгөрөх дутуу эсвэл том кабель нь битүүмжлэлийн замыг нэн даруй эвддэг.

Ус зайлуулах суваг ба угсралтын чиг баримжаа

Төгс битүүмжилсэн орон сууц нь усан сан гэхээсээ илүү чийгийг гадагшлуулах зам хэрэгтэй хэвээр байна. Жишээлбэл, босоо суурилуулалт нь үлдэгдэл усыг лацын дэргэд цуглуулахын оронд доод нүх рүү урсгах боломжийг олгодог. Харин хэвтээ угсралт нь кабелийн гарц дээр бага зэрэг доошоо хазайснаар ашигтай байдаг. Энэ хазайлт нь усыг холбогчоос холдуулдаг. Хариуд нь угсралтын чиг баримжаа нь зөвхөн бүтцийн шийдвэр биш харин битүүмжлэх стратегийн нэг хэсэг болдог.

Ус нэвтрүүлдэггүй модулиудыг угаах давтамж, химийн нөлөөнд тохируулна

Зөв IP67 шугаман идэвхжүүлэгч эсвэл битүүмжилсэн бөмбөлөг шураг модулийг сонгохдоо боломжит хамгийн өндөр үнэлгээ биш, харин бодит өртөлтийн профайлаас эхлэх хэрэгтэй. Нэг ээлжинд нэг удаа зөөлөн угаалгын нунтагаар угаасан шугам нь тасралтгүй хүчиллэг шүршигчтэй шугамын адил хамгаалалт шаарддаггүй. Ерөнхийдөө инженерүүд битүүмжлэлийн бүтэц, амьсгалын хамгаалалт, материалын сонголтыг бодит ажлын мөчлөгтэй нийцүүлэх ёстой. Энэ арга нь ус нэвтэрдэггүй шугаман модулийг бүрэн ашиглалтын хугацаанд нь үнэлдэг.

Түгээмэл асуултууд:

1. IP65 шугаман модулиудын ажиллах зарчим юу вэ?

IP65 шугаман модулиудын ажиллах зарчим нь нарийн дамжуулалт ба битүүмжлэлийн хамгаалалтын хослол дээр суурилдаг.

Дамжуулах хэсэг нь ихэвчлэн хөдөлгүүрийн эргэлтийн хөдөлгөөнийг шугаман хөдөлгөөн болгон хөрвүүлэхийн тулд бөмбөг эрэг, синхрон бүс гэх мэт бүтцийг ашигладаг бөгөөд ачааг чиглүүлэгч төмөр замын чиглэлийн дагуу зөв нүүлгэн шилжүүлэх; Битүүмжлэлийн хамгаалалтын хувьд IP65 Усны хамгаалалттай шугаман модулиудын модулийн орон сууц нь тусгайлан хийгдсэн битүүмжлэх тууз, ус нэвтэрдэггүй холбоос болон бусад эд ангиудаар тоноглогдсон бөгөөд тоос, усны дусал нь хөдөлгөөнд нөлөөлөхгүйгээр дотоод дамжуулах системд орохоос сэргийлж, тоног төхөөрөмжийн найдвартай ажиллагааг хангана.

2. Усны хамгаалалттай шугаман модулиуд нь ямар бүтэцтэй вэ?

Бүтцийн хувьд ус нэвтрүүлдэггүй шугаман модулиуд нь үндсэндээ гурван хэсгээс бүрдэнэ.

1).Хөнгөн цагааны хайлш эсвэл зэвэрдэггүй ган материалаар хийгдсэн, зэврэлтээс урьдчилан сэргийлэхийн тулд тусгайлан боловсруулсан гадаргуутай-өндөр бат бэх битүүмжилсэн бүрхүүл, холболтын хэсэгт ус нэвтэрдэггүй резинэн тууз;

2).Хөдөлгөөний нарийвчлал, тогтвортой байдлыг хангахын тулд бага үрэлтийн коэффициент бүхий чиглүүлэгч төмөр зам, гулсагчтай хослуулсан өндөр-нарийвчлалтай бөмбөлөгний эрэг эсвэл синхрон бүс зэрэг нарийн дамжуулагч бүрэлдэхүүн хэсгүүд;

3).Ус нэвтэрдэггүй цахилгааны холболтын эд ангиуд нь ус нэвтэрдэггүй кабелийн холболт, моторын холболтын битүүмжилсэн хайрцгийг ашиглан цахилгааны системд ус, тоос шороо орохоос сэргийлж, богино холболт үүсэх эрсдэлээс сэргийлнэ.
