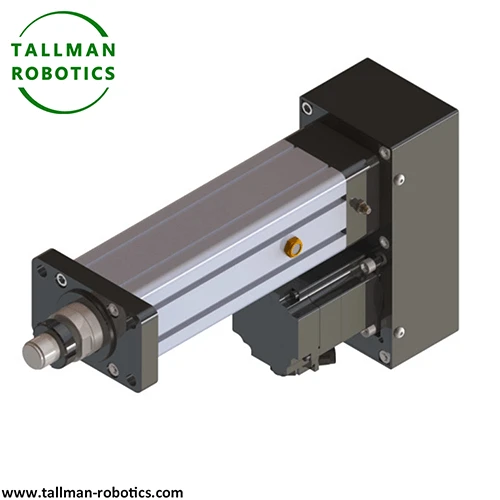

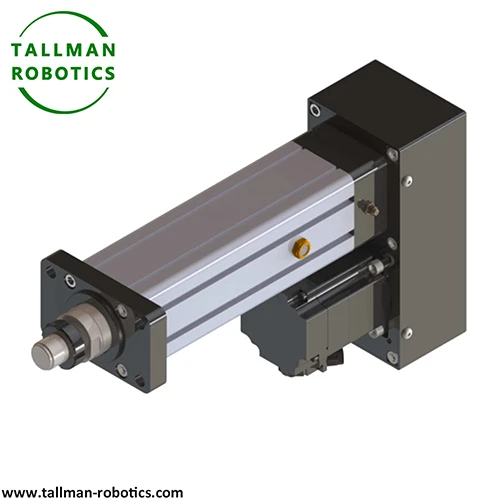

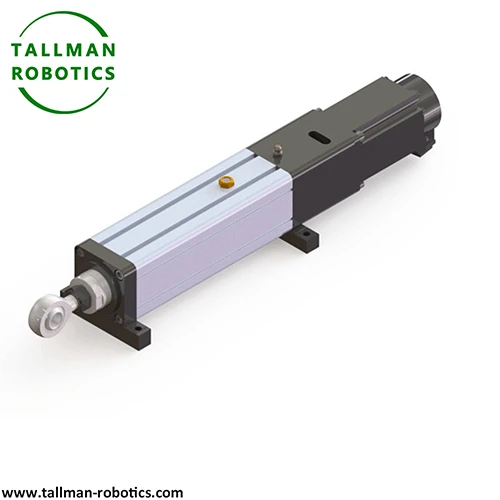

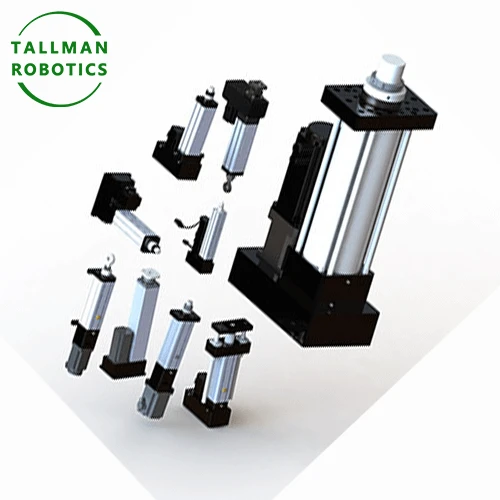

Цахилгаан цилиндр

Цахилгаан цилиндр нь "цахилгаанжуулсан гидравлик цилиндр" эсвэл "өндөр нарийвчлалтай цахилгаан" гэж үзэж болох механик дамжуулагч механизмаар (ихэвчлэн бөмбөг шураг эсвэл трапец хэлбэрийн шураг) дамжуулан серво мотор эсвэл шаталсан моторын эргэлтийн хөдөлгөөнийг шугаман хөдөлгөөнд хувиргадаг цахилгаан механик нэгдсэн идэвхжүүлэгч юм.

Ачааллыг түлхэх, өргөх, сунгах, байрлуулах үйлдлийг хэрэгжүүлэхэд голчлон ашигладаг. Энэ нь моторын гаралтын хүчийг шурагны хөдөлгөөнийг хувиргах функц, серво удирдлагын өндөр нарийвчлал, уламжлалт цилиндрийн шугаман жолоодлогын чадвартай хослуулсан. Цахилгаан цилиндр нь автоматжуулалтын төхөөрөмж, үйлдвэрлэлийн машин механизм, байршил тогтоох нарийн системд уламжлалт гидравлик цилиндр, цилиндрээс өргөн хэрэглэгддэг цахилгаан хэрэгсэл юм.

Энд бид дараах өгөгдөл бүхий цахилгаан цилиндрийг танилцуулж байна.

Та бусад төслүүдийг үзэх эсвэл Youtube дээрх манай видео галлерейг үзэх боломжтой: https://www.youtube.com/@tallmanrobotics

Цахилгаан цилиндрийн ажиллах зарчим

Цахилгаан цилиндр нь цахилгаан моторын хүчийг шулуун-шугам механик хөдөлгөөн болгон хувиргадаг. Нэгдүгээрт, серво эсвэл сойзгүй мотор нь эргэлтийн хүчийг гаргадаг. Дараа нь дотоод бөмбөлөг шураг эсвэл тугалганы шураг бүтэц нь эргэлтийг шугаман түлхэлт болгон хувиргадаг. Ийнхүү цилиндрийн цахилгаан зөөгч нь програмчлагдсан шугаман шилжилтийг олж авдаг. Пневматик болон гидравлик цилиндрээс ялгаатай нь энэ бүх{5}}цахилгаан бүтэц нь шингэний шингэний хамаарлыг арилгадаг. Энэ нь мөн автоматжуулсан тоног төхөөрөмжийн тогтвортой, тохируулгатай хөдөлгөөний гаралтыг өгдөг.

Цахилгаан цилиндрийн үндсэн техникийн давуу талууд

Цахилгаан цилиндр нь байрлал тогтоох өндөр нарийвчлалтай, уян хатан хөдөлгөөнтэй байдаг. Үүний зэрэгцээ, нэгдсэн цахилгаан цилиндр идэвхжүүлэгч нь тохируулж хурд, хурдатгал дэмждэг. Үүнээс гадна битүүмжилсэн цахилгаан цилиндрийн бүтэц нь цэвэр, хатуу ширүүн цехийн орчинд дасан зохицдог. Цаашилбал, модульчлагдсан цахилгаан цилиндрийн модуль нь тоног төхөөрөмжийг хурдан нэгтгэх боломжийг олгодог. Мөн чичиргээ багатай, шингэн алдалтгүй бохирдолтой ажилладаг.

Цахилгаан цилиндрийн үйлдвэрлэлийн хэрэглээний тохиолдол

3C цахим автоматжуулалтын шугам нь эд ангиудыг шахахад зориулж серво цахилгаан цилиндрийг ашигладаг. Цилиндрийн цахилгаан шат нь микрон- түвшний тогтвортой байдлыг хангадаг. Энэ нь 24-цаг тасралтгүй ажиллахын тулд байнга эргэх хөдөлгөөнийг дэмждэг. Нэмж дурдахад, цахилгаан цилиндрийн хөдөлгөөн хянагч нь бодит цагийн байрлалыг засах боломжийг олгодог. Энэхүү програм нь автоматжуулсан нарийн угсралтын процедурыг бүрэн тогтворжуулдаг.

Түгээмэл асуултууд:

1. Ямар брэндийн серво моторууд шугаман цахилгаан цилиндрт тохирох вэ?
Брэндийн хязгаарлалт байхгүй бөгөөд Huichuan, Delta, Panasonic, Mitsubishi, Yaskawa, Siemens, Colmorgen зэрэг нийтлэг брэндүүд нийцдэг. Зөвхөн моторын суурийн дугаар, фланц, босоо амны диаметрийг тааруулах шаардлагатай.

2. Шураг төрлийн цахилгаан цилиндр болон серво моторыг холбох аргууд нь юу вэ?
Шууд холболт (хөдөлгүүрийн гол ба шураг босоо амны коаксиаль), холбогч холболт (уян холбогч / чавга цэцгийн холболт), эвхэгддэг холболт нь синхрон туузан / араа холболт бөгөөд эдгээр нь бүгд коаксиаль байдлыг хангах шаардлагатай.

3.Хөдөлгүүрийн суурийн дугаар болон цахилгаан цилиндрийн цилиндрийн диаметрийн хооронд ямар зарчим тохирох вэ?
40/60 суурь мотортой бичил цилиндр (Φ 16-25); 60/80 суурь хөдөлгүүртэй жижиг цилиндр (Φ 32-50); 80/90 суурь хөдөлгүүртэй дунд оврын цилиндр (Φ 63-80); Хүнд даацын цилиндр (Φ 100-аас дээш) нь 110/130/180 суурь мотороор тоноглогдсон.

4. Серво моторыг тааруулахдаа тоормос нэмэх шаардлагатай юу?
Цахилгаан тасрах, объект унахаас урьдчилан сэргийлэхийн тулд босоо ачааллын нөхцөлийг (өргөх, өргөх гэх мэт) нэмэх шаардлагатай; Хэвтээ ачааллын нөхцөлийг эрэлт хэрэгцээний дагуу тохируулж, цахилгаан тасалдсан байршлын шаардлагад тохируулж болно.

5. Өндөр хурдны цахилгаан цилиндртэй серво моторыг тааруулахын тулд ямар арга хэмжээ авах шаардлагатай вэ?
Өндөр хурдны{0}}серво моторыг (3000р/мин-ээс дээш) сонгож, хөдөлгүүрийн инерци болон цахилгаан цилиндрийн инерцийн хооронд тохирох эсэхийг шалгахын тулд том шурагаар холбоно.
