Дугуй дамжуулагч модулиуд

Дугуй туузан дамжуулагч модуль нь үйлдвэрлэлийн автоматжуулалт, үйлдвэрлэл, логистикийн процесст материал, бүтээгдэхүүн, эд ангиудыг дугуй хэлбэртэй, нуман хэлбэртэй-хэлбэр хэлбэрээр тээвэрлэхэд голчлон ашигладаг тусгайлан зохион бүтээсэн механик бүрэлдэхүүн хэсэг буюу систем юм.

Дугуй туузан дамжуулагч модуль нь программчлагдах хаалттай дугуй шугамаар дамжуулан эд зүйлсийн тасралтгүй эргэлт, нарийн байрлал, процессыг нэгтгэх боломжийг олгодог модульчлагдсан дугуй материал дамжуулах систем юм. Энэ нь уян хатан үйлдвэрлэлийн шугам, автомат логистикийн системийн үндсэн бүрэлдэхүүн хэсэг юм.

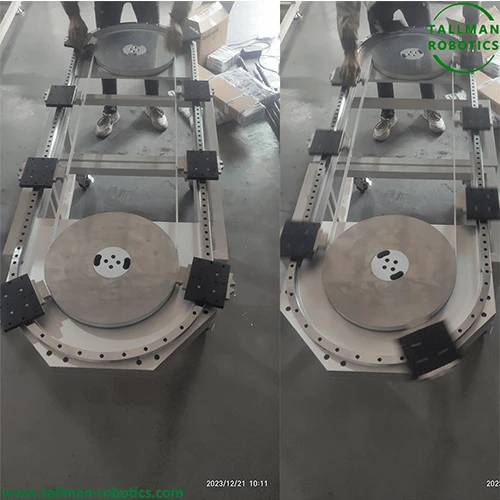

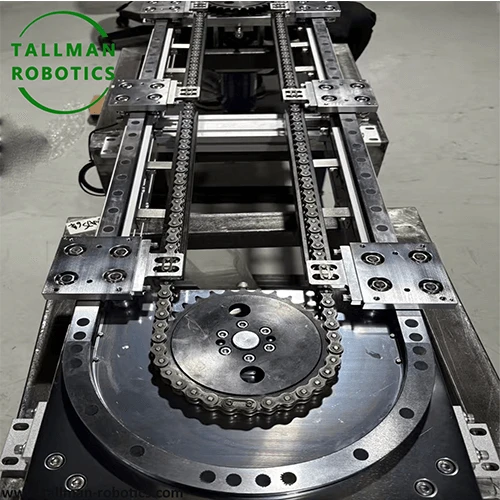

Манай дугуй дамжуулагч шугамын талаар та ангилал, үйлдвэрлэлийн зураг, туршилтын видеог дараах байдлаар харж болно.

Мөн та бусад төслүүдийг үзэх эсвэл Youtube-ээр дамжуулан манай видео галлерейг үзэх боломжтой.https://www.youtube.com/@tallmanrobotics

Дугуй дамжуулагчийн системд зориулсан сав баглаа боодол, хүргэлт:

Дугуй дамжуулагч модуль|Хаалттай{0}}Аж үйлдвэрийн автоматжуулалтад зориулсан эргэлтийн эргэлтийн нэгж

1. Дугуй конвейерийн модулийн ажиллах зарчим

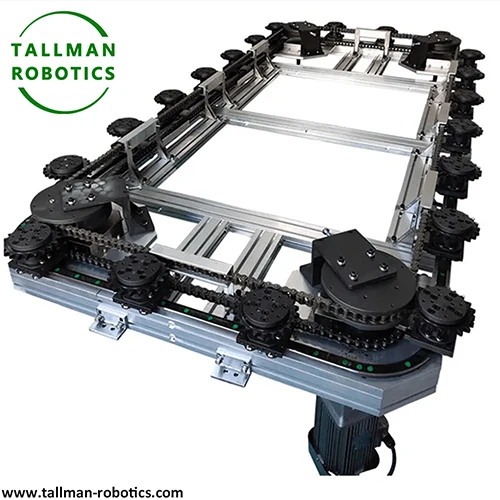

Дугуй туузан дамжуулагч модуль нь автоматжуулсан үйлдвэрлэлийн зориулалттай хаалттай-гогцооны эргэлтийн дамжуулагч системийг бүрдүүлдэг. Нэгдүгээрт, нарийн нуман төмөр зам ба шугаман төмөр замууд нь нэгдсэн гогцооны замд ордог. Дараа нь серво хөтчийн нэгжүүд нь тэрэгний хөдөлгөөнийг түлхэхийн тулд дотоод дамжуулагч хэсгүүдийг тэжээдэг. Тиймээс дугуй туузан дамжуулагч модуль нь бэлдэцийг тасралтгүй циклээр тээвэрлэхийг дэмждэг. Үүний зэрэгцээ байрлал тогтоох нэгдсэн бүтэц нь тэрэгний зогсолт, залгах үйлдлийг тогтворжуулдаг. Энэхүү хаалттай{6}}догцооны зохион байгуулалт нь олон станцын дугуй дамжуулалтын тасралтгүй эргэлтийг хангадаг.

2. Дугуй конвейерийн модулийн үндсэн техникийн шинж чанарууд

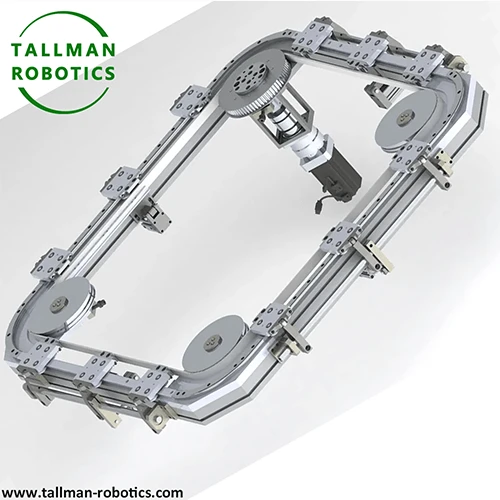

Модульчлагдсан дугуй туузан дамжуулагч нь уян хатан зууван ба тэгш өнцөгт замын зохион байгуулалтыг дэмждэг. Үүнээс гадна нарийн дугуй дамжуулагч систем нь доргилт бага{1}}хөдөлгөөний хөдөлгөөнийг тогтвортой байлгадаг. Цаашилбал, хаалттай дугуй туузан дамжуулагч төмөр замын бүтэц нь цехийн тоос, хог хаягдлыг блоклодог. Нэмж дурдахад, синхрон{4}}хөтөгдсөн дугуй конвейер нь хөдөлгөөнийг тогтвортой синхрончлох боломжийг олгодог. Удаан эдэлгээтэй дугуй зөөвөрлөх модуль нь урт{6}}мөчлөгт тасралтгүй автоматжуулсан үйлдлийн хувилбарт дасан зохицдог.

3. Дугуй конвейерийн модулийн бүтцийн бүтэц

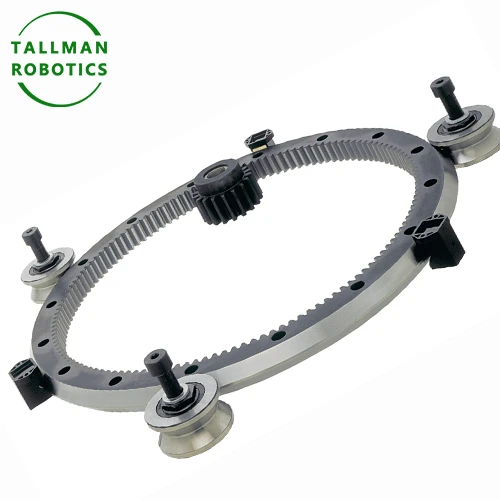

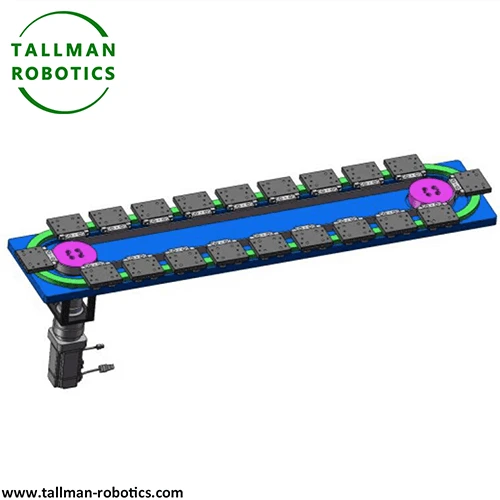

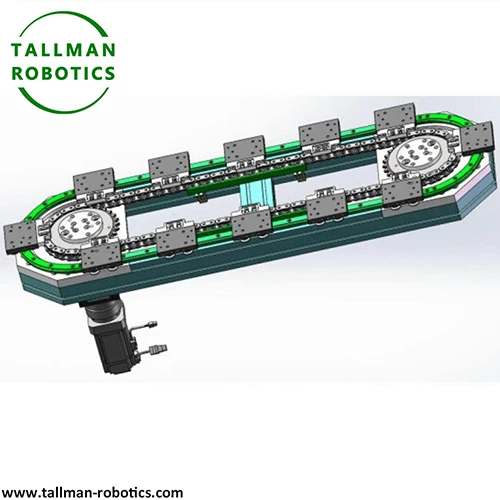

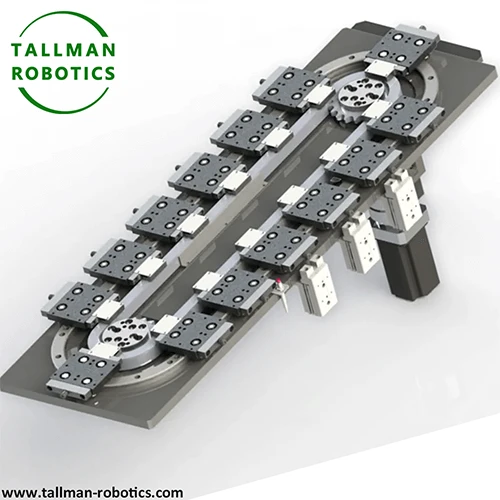

Стандарт дугуй туузан дамжуулагч модуль нь нарийн дугуй чиглүүлэгч төмөр зам, хөдлөх тэрэг зэргийг агуулдаг. Энэ нь мөн синхрон дамжуулагч бүс болон тусгай зориулалтын серво хөтчийн угсралтаар тоноглогдсон. Түүнчлэн, суурилуулсан{2}}байршлын мэдрэгчүүд нь бодит цагийн хөдөлгөөний хариу дохиог- өгдөг. Бүх бүтцийн хэсгүүд нь тоног төхөөрөмжийг хурдан нэгтгэхийн тулд модульчлагдсан угсралтыг ашигладаг. Энэхүү нэгдсэн загвар нь эргэлтийн автоматжуулсан үйлдвэрлэлийн шугамын зохион байгуулалтыг хялбаршуулдаг.

4. Аж үйлдвэрийн хэрэглээний практик тохиолдол

Цахим эд анги угсрах шугам нь станцын эргэлтэнд зориулсан стандарт дугуй дамжуулагч модулийг ашигладаг. Дугуй туузан дамжуулагч нь гогцоо угсрах, турших процессыг дуусгахын тулд ажлын хэсгүүдийг зөөвөрлөнө. Энэ нь станцыг олон удаа солих үед залгах нарийвчлалыг тогтвортой байлгадаг. Нэмж дурдахад авсаархан дугуй дамжуулагчийн зохион байгуулалт нь үйлдвэрлэлийн талбайн талбайг үр дүнтэй хэмнэдэг. Энэ нь өндөр давтамжийн автоматжуулсан угсралтын процедурт найдвартай эргэлтийн дамжуулалтын гүйцэтгэлийг хангадаг.

Түгээмэл асуултууд:

1. Сайт дээр -суурилуулахад хэр хугацаа шаардагдах вэ?

Сайт дээр бүрэн суулгах процесс нь үндсэндээ 15-22 ажлын өдөр шаардагдах бөгөөд үүнийг гурван үе шат болгон хуваана.

Суурь бэлтгэх нь 3-5 хоног үргэлжилнэ. Энэ үе шатанд техникийн мэргэжилтнүүд бетон суурийг зохих түвшинд тэгшлэх, зангуу боолтыг байрлуулах замаар бэлтгэдэг. Механик суурилуулалтыг үргэлжлүүлэхийн өмнө тэдгээр нь хангалттай хатууруулах хугацааг өгөх ёстой.

Механик суурилуулалт нь 7-10 хоног шаардагдана. Үүнд үндсэн тоног төхөөрөмжийг байрлуулах, тэгшлэх, бүх бэхэлгээний боолтыг заасан эргүүлэх моментоор бэхлэх, туслах эд ангиудыг холбох, тохируулгын анхны шалгалтыг хийх зэрэг орно. Чухал бүрэлдэхүүн хэсгүүдийн нарийвчлалыг тохируулах нь энэ үе шатанд маш болгоомжтой байхыг шаарддаг.

Цахилгаан дибаг хийх хугацаа 5-7 хоног үргэлжилнэ. Техникчид бүх утас холболтыг хийж, цахилгаан хангамжийн нийцтэй байдлыг шалгаж, хяналтын системийг тохируулж, функциональ туршилт хийдэг. Энэ үе шатанд оролт гаралтын шалгалт, параметр тохируулга, аюулгүйн төхөөрөмжийн баталгаажуулалт, бүрэн ачааллын туршилтыг үргэлжлүүлэхийн өмнө-ачаалалгүй нөхцөлд туршилтын ажиллагаа орно.

Тоног төхөөрөмжийн нарийн төвөгтэй байдал, талбайн хүртээмж, чадварлаг боловсон хүчний хүртээмж зэрэг хэд хэдэн хүчин зүйл энэ хугацаанд нөлөөлж болно. Механик болон цахилгааны багуудын зөв төлөвлөлт, зохицуулалт нь суурилуулалтыг хуваарийн дагуу үргэлжлүүлэхэд тусална.

2. Суурилуулах тусгай хэрэгсэл хэрэгтэй юу?

Тиймээ, зөв ​​суурилуулахын тулд нарийн мэргэжлийн багаж хэрэгсэл шаардлагатай.

Лазер коллиматор нь нарийн тоног төхөөрөмжийг тохируулах үндсэн хэрэгсэл болдог. Энэ нь микрон түвшний нарийвчлалтай-тэгцлэлтийн төлөвийн бодит цаг хугацааны харааны санал хүсэлтийг хангадаг. Энэ хэрэгсэл нь техникийн ажилтнуудад буруу тохируулгыг хурдан илрүүлж, босоо ам болон эд ангиудыг зөв тохируулах боломжийг олгодог.

Момент эрэг чангалах түлхүүр нь боолтыг үйлдвэрлэгчийн техникийн үзүүлэлтүүдэд бэхлэхэд зайлшгүй шаардлагатай. Өөр өөр боолт нь жижиг M6 боолтоос том зангуу боолт хүртэл тодорхой эргэлтийн утгыг шаарддаг. Эргэлт эрэг чангалах түлхүүрийг ашиглах нь ашиглалтын явцад сулрах-хүчийг чангалах, утас гэмтэх, эд ангиудыг гажуудуулах-хэт чангарахаас сэргийлнэ.

0.02 мм/м нарийвчлалтай нарийвчлалын түвшин нь хэвтээ болон босоо тэнхлэгийн зөв байрлалыг баталгаажуулдаг. Техникийн ажилтнууд төхөөрөмжийн суурийн тэгш байдал, параллел байдлыг шалгахын тулд түвшинг жишиг гадаргуу дээр байрлуулдаг.

Нэмэлт шаардлагатай багаж хэрэгсэлд урсах ба хазайлтыг хэмжих залгуур үзүүлэлт, цоорхойг шалгах мэдрэгч хэмжигч, эд анги суурилуулах гидравлик чирэгч, туршилтын ажиллагааны явцад температурыг хянах хэт улаан туяаны термометр орно.

Суурилуулалт эхлэхээс өмнө эдгээр тусгай багаж хэрэгслийг бэлэн байлгах нь тохируулах хугацааг эрс багасгаж, тоног төхөөрөмж нь дизайны техникийн нөхцөлд ажиллах боломжийг олгодог.
